Scenáre použitia permanentných magnetov NdFeB sa zhruba delia na adsorpciu, odpudzovanie, indukciu, elektromagnetickú konverziu atď. V rôznych aplikáciách sa tiež líšia požiadavky na magnetické polia. Priestorová štruktúra produktov 3C je extrémne obmedzená a zároveň vyžaduje vysokú adsorpčnú silu. Priestorová štruktúra neumožňuje zväčšenie veľkosti magnetu a silu magnetického poľa je potrebné zvýšiť pomocou konštrukcie magnetického obvodu; v prípade, že je potrebná indukcia magnetického poľa, príliš divergentné magnetické siločiary spôsobia Hall. V prípade falošného kontaktu komponentov je potrebné kontrolovať rozsah magnetického poľa pomocou konštrukcie magnetického obvodu; keď jedna strana magnetu potrebuje vysokú adsorpčnú silu, zatiaľ čo druhá strana potrebuje tieniť magnetické pole, sila magnetického poľa na tieniacom povrchu je príliš vysoká, čo ovplyvní použitie elektronických komponentov a je tiež potrebné prejsť magnetické pole. Návrh cesty na vyriešenie tohto problému; príležitosti, ktoré vyžadujú presné polohovacie efekty, príležitosti, ktoré vyžadujú jednotné magnetické pole... atď.
Vo všetkých vyššie uvedených prípadoch je ťažké použiť jeden magnet na dosiahnutie požiadaviek na použitie, a keď je cena vzácnych zemín vysoká, objem a množstvo magnetu vážne ovplyvní cenu produktu. Preto môžeme splniť adsorpčné podmienky alebo ho bežne používať. , Upravte štruktúru magnetického obvodu magnetu tak, aby vyhovovala rôznym scenárom použitia a znížte množstvo magnetov, aby ste znížili náklady.
Bežné magnetické obvody sa zhruba delia na pole HALBACH ARRAY, viacpólový magnetický obvod, zaostrovací magnetický obvod, pridanie magnetického permeabilného materiálu, flexibilný prenos, jednostranný magnetizmus, magnetickú akumulačnú štruktúru atď. Dovoľte mi, aby som vás jeden po druhom predstavil:
pole HALBACH
Toto je takmer ideálna štruktúra v inžinierstve s cieľom vytvoriť najsilnejšie magnetické pole s najmenším množstvom magnetov. Vďaka špeciálnej štruktúre magnetického obvodu poľa Halbach môže väčšina slučiek magnetického poľa cirkulovať vo vnútri magnetického zariadenia, čím sa znižuje únik magnetického toku, aby sa dosiahla magnetická koncentrácia, a v nepracovnej oblasti sa realizuje efekt samotienenia. Optimalizovaný prstencový dizajn Halbachovho magnetického obvodu, nefunkčný Najnižšia oblasť môže dosiahnuť 100-percentné tienenie. Ako je zrejmé z obrázku, smer magnetických siločiar konvenčného magnetického obvodu je symetrický a divergentný, pričom väčšina magnetických siločiar Halbachovho poľa je sústredená v pracovnej oblasti, takže magnetická príťažlivá sila môže byť vylepšený.
Viacpólový magnetický obvod
Viacpólový magnetický obvod využíva hlavne charakteristiku, že magnetická siločiara prednostne vyberá najbližší opačný pól na vytvorenie magnetického obvodu. V porovnaní s obyčajným unipolárnym magnetom je magnetická siločiara (magnetické pole) viacpólového magnetického obvodu koncentrovanejšia na povrchu, najmä čím väčší je počet pólov, tým je zreteľnejšia. Existujú dva typy viacpólových magnetických obvodov, jedným je metóda viacpólovej magnetizácie jedného magnetu a druhá je metóda adsorpcie viacerých unipolárnych magnetov. Rozdiel medzi týmito dvoma metódami spočíva v nákladoch, ale skutočné funkcie sú rovnaké. Výhoda viacpólového magnetického obvodu pri adsorpcii s malým rozstupom je veľmi zrejmá.
Zameranie magnetického obvodu

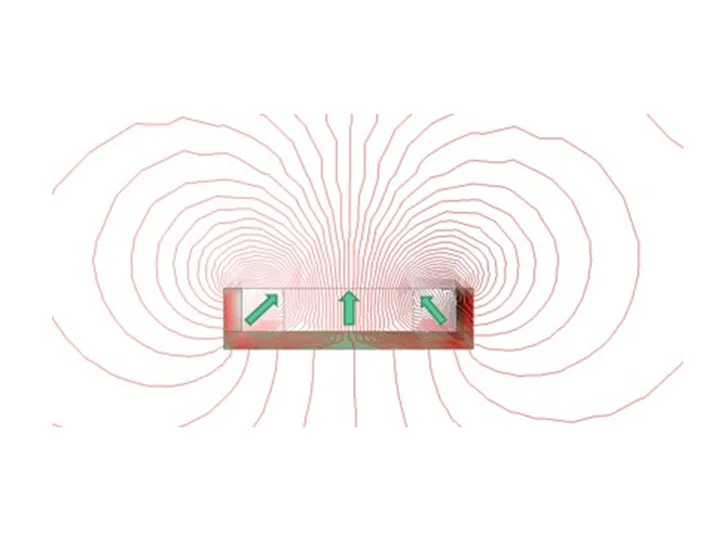

Zaostrovací magnetický obvod využíva špeciálny smer magnetického obvodu na zhromaždenie magnetického poľa v malej oblasti, vďaka čomu je magnetické pole v tejto oblasti veľmi silné, dokonca dosahuje 1T, čo je veľmi užitočné pre presné polohovanie a lokálnu indukciu.
Magnetický materiál
Magneticky priepustný materiál má pomocou obvodu magnetického poľa prednostne vybrať dráhu s najmenšou reluktanciou. Použitie vysoko magneticky permeabilných materiálov (SUS430, SPCC, DT4 atď.) Efekt.
Flexibilný pohon
Charakteristickým znakom flexibilného prevodu je bezkontaktný flexibilný prevod prostredníctvom priťahovania a odpudzovania tvoreného magnetom, malá veľkosť, jednoduchá konštrukcia, krútiaci moment je možné meniť podľa veľkosti objemu magnetu a vzduchovej medzery a nastaviteľný priestor je veľký.
Jednostranné magnetické

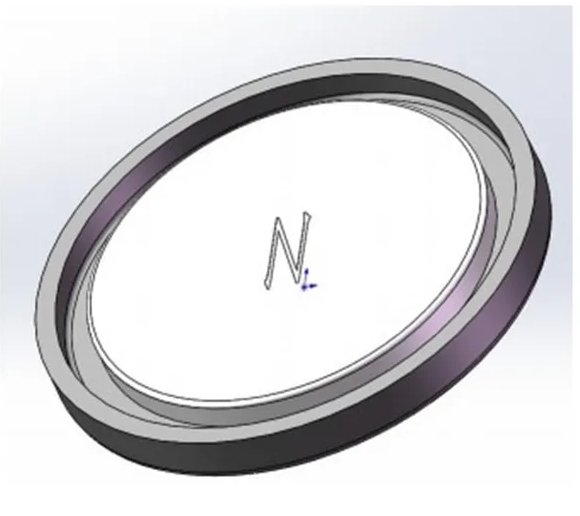

Jednostranný magnet sa vyznačuje tienením polarity jednej strany magnetu a zachovaním polarity druhej strany. Priama adsorpčná sila je relatívne veľká, ale magnetická sila sa so vzdialenosťou značne tlmí.
Polymagnetická štruktúra
Charakteristickým znakom formy je, že magnety a železné strmene sú usporiadané v opačných polaritách. Keď sa pomer medzi hrúbkou magnetu a hrúbkou železného strmeňa zväčšuje, čím je hrúbka železného strmeňa hrubšia, tým menšia je divergencia magnetických siločiar. Štruktúra magnetického zberača môže byť flexibilne navrhnutá podľa veľkosti vzduchovej medzery, aby sa dosiahol optimálny efekt, ktorý môže efektívne šetriť magnety a magnetické pole je rovnomerne rozložené pozdĺž železného strmeňa, ale nevýhodou je, že náklady na montáž sú vysoké. vysoká.
