Čo má v sebe silný magnet?

Ak ste si niekedy položili otázku, čo má v sebe silný magnet? Odpoveď je rozšírenejšia, ako si väčšina ľudí uvedomuje. Od smartfónu vo vrecku až po veternú turbínu generujúcu elektrinu cez hrebeň, silné permanentné magnety sú skryté v niektorých z najdôležitejších technológií na Zemi.

Pre inžinierov, produktových dizajnérov a odborníkov na obstarávanie nie je pochopenie toho, čo má v sebe silný magnet a aký typ magnetu sa používa, len otázkou zvedavosti. Základom je získať správny magnet pre váš vlastný produkt alebo stroj, správne špecifikovať výkon a nájsť dodávateľa, ktorý dokáže konzistentne dodávať vo veľkom rozsahu.

Čo 'silný' v skutočnosti znamená v magnetických pojmoch

Keď inžinieri a nákupcovia hovoria o silnom magnete, hovoria o permanentných magnetoch s vysoko energetickým produktom meraným ako BHmax, v jednotkách MGOe alebo kJ/m³. Čím vyšší je BHmax, tým väčší magnetický tok dokáže magnet vložiť do daného objemu.

V súčasnosti existujú štyri hlavné typy permanentných magnetov v komerčnom a priemyselnom využití:

neodým (NdFeB)

Najsilnejší permanentný magnet komerčne dostupný. Vyrobené zo zliatiny neodýmu, železa a bóru. Je to predvolená voľba pre najmodernejšie-výkonné aplikácie, ako sú elektrické motory, veterné turbíny, pevné disky, robotika a presné senzory. Stupne sa pohybujú od N35 až po N55 a ďalej, s príponami teplotných-sérií (H, SH, UH, EH, AH), ktoré označujú, koľko tepla dokáže magnet zvládnuť, kým stratí svoje pole.

Samarium Cobalt (SmCo)

Druhý po NdFeB v surovej pevnosti, ale výrazne lepší pri vysokých teplotách až do 350 stupňov nepretržite a v podstate odolný voči korózii bez akéhokoľvek povrchového náteru. Uprednostňovaná možnosť pre letecké komponenty, nástroje na ťažbu ropy a plynu a motory bežiace v skutočne nepriateľských prostrediach, kde by sa NdFeB degradoval.

Alnico

Zliatina hliníka, niklu a kobaltu. Stredná magnetická sila, ale najvyššia teplotná stabilita zo všetkých permanentných magnetov až do 550 stupňov. Stále sa používa v špecifických aplikáciách snímača, merača a snímania zvuku, kde na stabilite počas desaťročí záleží viac ako na intenzite poľa.

Ferit (keramika)

Nižšia pevnosť ako magnety vzácnych{0}}zemí, ale lacné, odolné proti korózii-a dostupné v obrovských objemoch. Široko používaný v magnetických separátoroch, reproduktoroch a automobilových systémoch, kde na cene-na-jednotkovú rovnicu záleží viac ako na špičkovej intenzite poľa.

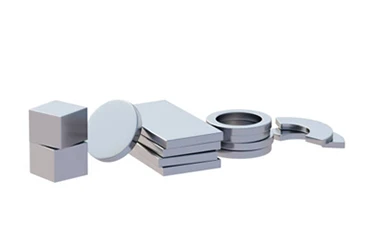

Neodymový magnet

Pošlite dopyt

Samarium kobaltový magnet

Pošlite dopyt

Magnet Alnico

Pošlite dopyt

Feritový magnet

Pošlite dopyt

12 každodenných produktov, ktoré majú vo vnútri silný magnet

Silné magnety, predovšetkým neodým, sú súčasťou pozoruhodného radu spotrebiteľských a komerčných produktov. Ak vaša firma vyrába alebo navrhuje čokoľvek z nasledujúceho, takmer určite už získavate alebo špecifikujete magnety.

1. Motory pre elektrické vozidlá (EV).

Každý synchrónny motor s permanentnými magnetmi (PMSM) v elektrickom vozidle obsahuje viacero-kvalitných neodymových oblúkových magnetov. Motor v strednom-rozsahu EV môže obsahovať 1–2 kg NdFeB magnetov. Výber triedy (zvyčajne N45H až N50H) je rozhodujúci pre tepelnú stabilitu vo vnútri krytu motora.

2. Generátory veterných turbín

Veterné turbíny s priamym{0}}pohonom používajú generátory permanentných magnetov (PMG), ktoré môžu obsahovať stovky kilogramov magnetov NdFeB na turbínu. Magnety si musia zachovať silný výkon pri meniacich sa teplotách počas desaťročí prevádzky, čo je náročná špecifikácia pre každého dodávateľa.

3. Pevné disky (HDD)

Každý pevný disk obsahuje dva malé, ale výnimočne silné neodýmové magnety v zostave ovládača kmitacej cievky. Tieto magnety ovládajú hlavu na čítanie a zápis s extrémnou presnosťou, klasický príklad silného magnetu vo vnútri kompaktného elektronického zariadenia.

4. Smartfóny a mobilné zariadenia

Moderné smartfóny obsahujú až 15 samostatných magnetov. Objavujú sa v reproduktoroch, mikrofónoch, systéme optickej stabilizácie obrazu (OIS) fotoaparátu a v systémoch nastavenia bezdrôtového nabíjania v štýle MagSafe{2}}. Všetky sú založené-na neodýmu.

5. Industrial Electric Motors

Servomotory, vretenové motory a bezkomutátorové jednosmerné motory používané vo výrobných, robotických a CNC strojoch obsahujú výkonné magnety NdFeB alebo SmCo. Účinnosť motora, hustota krútiaceho momentu a rýchlosť sú priamo viazané na kvalitu a geometriu magnetu.

6. MRI prístroje

Lekárske MRI skenery sa spoliehajú na mimoriadne silné magnetické polia. Zatiaľ čo pole hlavného vývrtu je zvyčajne supravodivé, gradientové a vyrovnávacie komponenty, ako aj otvorené systémy MRI, používajú veľké permanentné magnety vrátane konfigurácií NdFeB a SmCo.

7. Slúchadlá a reproduktory

Každý dynamický menič slúchadiel obsahuje neodýmový magnet obklopujúci hlasovú cievku. Sila magnetu určuje citlivosť meniča, frekvenčnú odozvu a celkovú kvalitu zvuku. Výrobcovia špičkových{2}}zvukov špecifikujú prísne tolerancie magnetov, aby zachovali konzistentný výkon.

8. Priemyselné magnetické separátory

Linky na spracovanie potravín, ťažobné prevádzky, recyklačné zariadenia a farmaceutická výroba všetky používajú magnetické separačné zariadenia, ako sú násypkové magnety, magnetické tyče, bubnové separátory a magnetické platne, na extrakciu železných kontaminantov z tokov produktov. Tieto systémy využívajú výkonné feritové alebo neodýmové magnety v závislosti od požadovanej intenzity poľa.

9. Automobilové systémy

Moderné vozidlá obsahujú 40 až 100 samostatných magnetov naprieč snímačmi ABS, motormi posilňovača riadenia, motormi zdvíhania okien, motormi nastavenia sedadiel, západkami dverí a alternátormi. EV a hybridné platformy vyžadujú podstatne častejšie 5–10-násobok obsahu magnetov v porovnaní s konvenčným vozidlom ICE.

10. Zdravotnícke pomôcky

Okrem MRI sa silné magnety objavujú v kochleárnych implantátoch, magnetických zubných nástavcoch, systémoch podávania liekov a chirurgických robotoch. SmCo magnety sú tu často preferované kvôli ich biokompatibilite a odolnosti voči demagnetizácii v sterilizačných prostrediach.

11. Spotrebná elektronika a nositeľné zariadenia

Inteligentné hodinky, bezdrôtové slúchadlá do uší, uzávery veka notebookov a kryty tabletov, všetky sa spoliehajú na malé, ale silné magnety NdFeB na bezpečné upevnenie, zarovnanie bezdrôtového nabíjania a haptické mechanizmy spätnej väzby.

12. Rybárske magnety a priemyselné zdvíhacie zariadenia

Magnetické rybárske zariadenia, permanentné magnetické zdviháky a POT magnety používané pri zdvíhacích a upínacích operáciách obsahujú niektoré z najsilnejších komerčných neodymových zostáv, ktoré sú k dispozícii. Používajú sa na šrotoviskách, staveniskách a skladoch na bezkontaktnú manipuláciu so železnými materiálmi.

Výber správneho silného magnetu pre váš produkt alebo stroj

Nasledujúce parametre určujú výber:

• Trieda (energetický produkt, BHmax):Pre maximálne pole pri minimálnom objeme je štandardom N45–N52 NdFeB. Pre teplotne-kritické prostredia sú dôležité prípony stupňov: H (120 stupňov), SH (150 stupňov), UH (180 stupňov), EH (200 stupňov), AH (220 stupňov).
• Prevádzková teplota:Neodymové magnety strácajú výkon, ak sú vystavené teplotám vyšším ako ich menovitý Tmax. Pre motory presahujúce 150 stupňov sa vyžadujú triedy SmCo alebo vysokoteplotné -NdFeB.
• Geometria a tolerancie:Oblúkové segmenty, krúžky, bloky, kotúče a valce. Každá geometria má iné výrobné obmedzenia. Spekaný NdFeB umožňuje úzke tolerancie (dosiahnuteľné ±0,05 mm); lepený NdFeB umožňuje zložité tvary a viacpólovú magnetizáciu-v jednom kuse.
• Povlak a ochrana proti korózii:NdFeB koroduje bez povrchovej úpravy. Niklové, zinkové, epoxidové a zlaté povlaky ponúkajú rôzne úrovne ochrany. Pre vonkajšie alebo námorné aplikácie sú štandardom epoxidové alebo viacvrstvové Ni-Cu-Ni povlaky.

Prečo stupeň magnetu vo vnútri vášho produktu priamo ovplyvňuje výkon

Určenie nesprávnej triedy magnetu je jednou z najčastejších a najnákladnejších chýb pri vývoji produktu. Dôsledky siahajú od nedostatočnej výkonnosti až po predčasný kolaps na poli a pri veľko{1}}objemovej produkcii aj malá chyba pri výbere kvality vedie k značným nákladom na záruku a stiahnutie.

Nedostatočný BHmax

Motor navrhnutý pre magnety N45, ale prijímajúci výrobné diely N38 bude produkovať nižší krútiaci moment, zníženú účinnosť a môže sa prehrievať, najmä pri zaťažení.

Nesprávne hodnotenie teploty

NdFeB magnety nad ich menovitou prevádzkovou teplotou trpia nevratnou demagnetizáciou. Motor bežiaci na 160 stupňov nepretržite s magnetmi N45H (dimenzovaný na 120 stupňov) postupne stráca magnetickú silu s každým prevádzkovým cyklom.

Slabá rozmerová konzistencia

Vo vysoko{0}}motoroch a presných snímačoch tolerancia geometrie magnetu priamo ovplyvňuje vyváženie rotora, rovnomernosť vzduchovej{1}}medzery a symetriu poľa. Variácie medzi dávkami-k{4}}dávke spôsobujú problémy s montážou a rozptyl výkonu v rámci výrobných jednotiek.

Nedostatočná ochrana povrchu

Magnety NdFeB v potravinárstve alebo vo vonkajšom prostredí bez vhodných povlakov korodujú, vylučujú častice do prúdu produktu alebo strácajú štrukturálnu integritu v zostave.

Záver

Silné magnety sa skrývajú na očiach: váš elektromobil, váš telefón, vaša továreň, dokonca aj dvere vašej chladničky.

Rozdiel medzi magnetom, ktorý funguje, a magnetom, ktorý spôsobuje problémy šesť mesiacov po výrobe, spočíva v troch veciach: správna trieda, správny povlak, správny dodávateľ.

GME vyrába magnety NdFeB, SmCo, Alnico a lepené magnety pre priemyselných zákazníkov po celom svete už viac ako 15 rokov. Povedzte nám svoju žiadosť a my vám povieme, čo presne potrebujete.
